Транспортировка газа

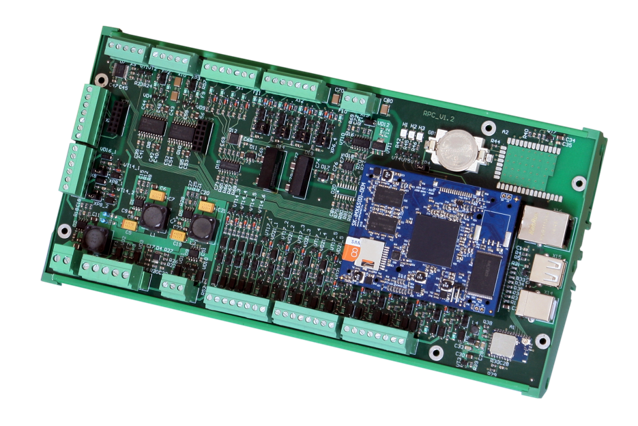

Интеллектуальный контроллер-шлюз КСПД для газоизмерительных станций и узлов учета газа совмещает в себе функционал программируемого контроллера, УСО(RTU) а также конвертера протоколов с архивированием данных.

• Cortex-A9 CPU 800Mhz, 512MB RAM, 1GB Flash, 8-32GB SD card
• Ethernet, WiFi 802.11b/g/n, 2xUSB
• Порты связи: 1xRS232, 1xRS485 + 2 перестраиваемых RS232/RS485
• 2 аналоговых входа, 2 цифровых входа, 1 цифровой вход/выход
• Опции питания: DC 7-36В, солнечная панель, или PoE (Power over Ethernet)
• Тип заряжаемого аккумулятора: 12в свинцово-кислотный SLA

Добыча нефти

Универсальный кустовой контроллер ALC-Gateway

• ALC-Gateway выполняет роль интеллектуального интернет шлюза между разнородными средствами автоматики на объекте и системой верхнего уровня (SCADA, корпоративная сеть)
• Опрос подключенных скважинных контроллеров и интеллектуальных датчиков по протоколу Modbus
• Проводные и беспроводные интерфейсы: RS485, Ethernet, PLC по силовым линиям, ISM радио, WiFi, ZigBee
• Передача консолидированных данных в системы верхнего уровня в реальном времени
• VPN/IPsec для защиты канала связи и подключения к корпоративной сети
• Архивирование данных, докачка архива при потере связи

Интеллектуальные станции управления ИДЕЛЬ

• Полностью российская разработка, на базе современных технологий автоматизации с учетом передового международного и отечественного опыта в области построения систем управления штанговыми насосами
• Высокопроизводительная программно-аппаратная платформа
• Обработка всех математических моделей и алгоритмов для расчета всех необходимых технологических параметров в реальном времени
• Прямые измерения нагрузки на полированном штоке и положения штока
• Цифровые интеллектуальные датчики: динамометр/акселерометр, датчик положения балансира
• Варианты исполнения: ПП(станция прямого пуска) и ЧРП(с частотным преобразователем)
• Высокая степень интеграции и приоритетное использование отечественных технологий, материалов и комплектующих

• Снятие устьевых динамограмм, расчет плунжерной динамограммы, наполнения насоса, давления на приеме, давления подачи
• Оперативный учет дебита жидкости с учетом всех потерь и утечек, корректировка дебита осуществляется с каждым ходом полированного штока
• Вычисление мощности на полированном штоке – определение запарафинивания скважины
• Контроль минимальных и пиковых нагрузок для защиты и диагностики состояния ГНО и устьевого оборудования
• Расчет момента редуктора и балансировки станка, контроль допустимых моментов на валу для защиты редуктора
• Контроль проскальзывания клиноременной передачи
• Измерение токов и напряжения по каждой фазе, формирование ваттметрграмм, учет активной и реактивной мощности

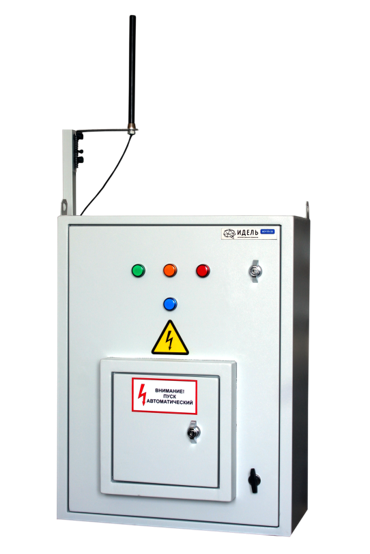

ИСУ Идель ПП-30

• Режимы работы: автоматический, таймер, дистанционный, ручной, по расписанию(тарифные зоны)
• Штатные подключаемые датчики: динамометр, датчик положения балансира, датчик оборотов. Дополнительно: датчики давления, температуры, приборы учета, модули расширения
• Защита двигателя от перегрузок, обрыва фаз, блокировки ротора и т.п.
• Звуковая сигнализация перед запуском двигателя
• Температурный диапазон -40..+60C (опция от -50C )
• Мощность двигателя до 30Квт
• Габариты 700*550*300мм, масса 29кг

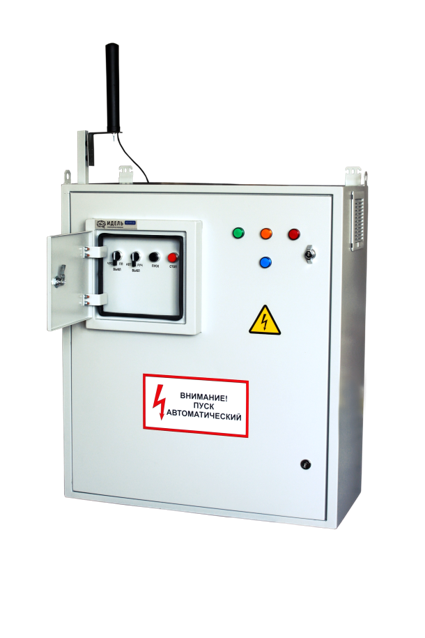

ИСУ Идель ЧРП-30

• Режимы работы: как и в ПП-30, с включением двигателя через ЧРП или без (байпас)
• Расширенный набор функциональных возможностей для скважин с потенциалом по дебиту и осложненного фонда, более точное измерение момента и расчет балансировки станка
• Подключаемые датчики: аналогично ПП-30
• Работа с различными ЧРП: Русэлком, Веспер, VACON, Schneider Electric, INVT, ABB, Toshiba, Danfoss
• Внешний блок тормозных резисторов(опция), отдельный учет потерь на резисторах
• Температурный диапазон -40..+55C (опция от -50C )
• Габариты 900÷1100*800*380мм, масса 52÷69кг (в зависимости от модели и выходной мощности ЧРП)

Датчики в комплекте ИСУ Идель

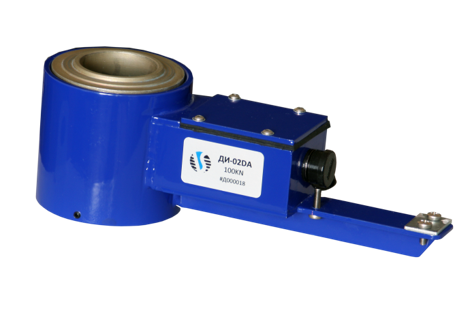

Динамометр ДИ-02ДА

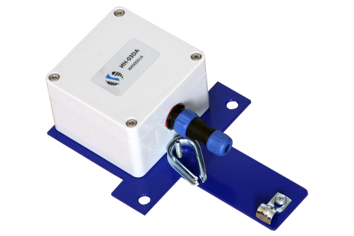

Датчик положения балансира ИН-03ДА

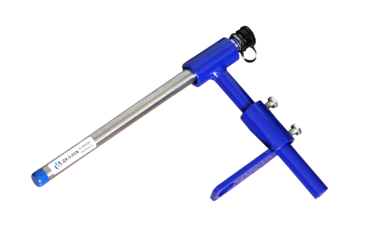

Датчики оборотов ДХ-S-01-N

Системная интеграция

• Построение систем АСУТП под ключ
• Разработка ТЗ с учетом спецфики заказчика, подбор аппаратных и программных средств, сопровождение
• Интеграция АСУТП/SCADA с корпоративными информационными системами
• Для пользователей RealFlex/FlexView - миграция на современные SCADA платформы
